分布式工商业光伏项目典型设计方案

作者：古瑞瓦特光伏逆变器来源：古瑞瓦特光伏逆变器时间：2023-11-03

分布式工商业光伏项目，是指安装在工业厂房、商场、车站等中大型建筑物屋顶的光伏电站项目，通过三相380V并网或者10kV并网，因投资收益高而备受青睐。

由于光伏发电和负荷用电相对同步，自发自用比例很高，在工商业电价相对较高的情况下，能获得较为乐观的经济效益；此外，工商业屋顶面积相对较大，光伏电站装机容量可从几百千瓦到几兆瓦，光伏电站收益高，是当下投资的新风向。

今天，我们重点针对分布式工商业光伏电站项目的典型设计方案展开讨论。

/ 一、常用工商业光伏系统方案

工商业电站分为低压（400V）并网和高压（10kV）并网，原则上低压并网电站400kW为一个并网点，一般会有多个并网点。中高压并网的一般在6MW以内设置一个并网点，还需要选择升压变压器，变压器功率多选择为1250/1600/2500kVA等类型，具体看项目容量和分布。工商业电站的接入方式和并网类型需要供电公司出具接入意见，以供电公司接入评审为准进行电站并网接入设计。

/ 二、工商业光伏系统的逆变器选型方案

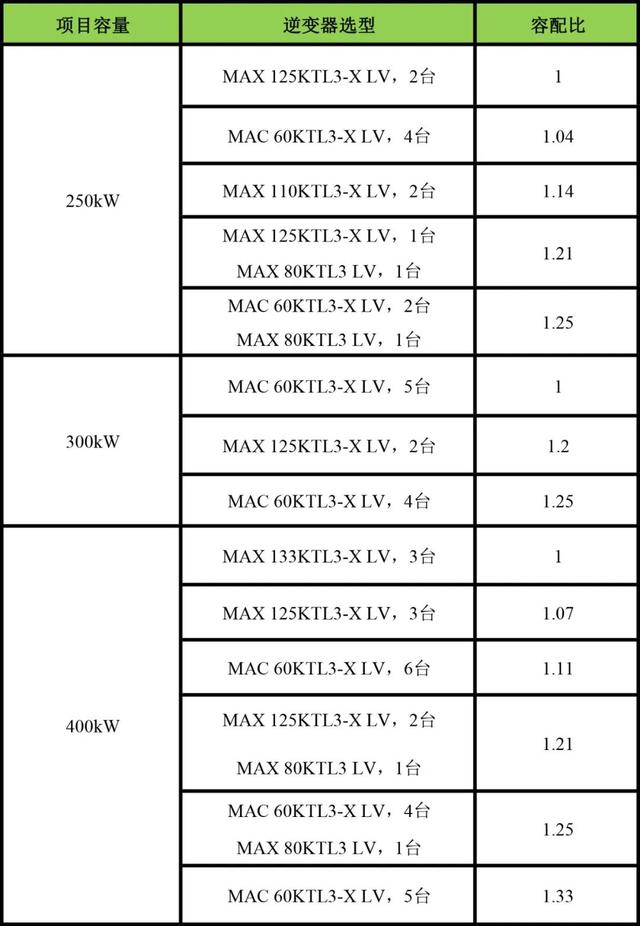

（1）对于不大于400kW的低压并网工商业电站，可以采用多台组串式逆变器并联的方式，逆变器尽量选用功率大的，以下为比较常见的并网点容量，可以根据不同的容配比需求合理选择配置方案。

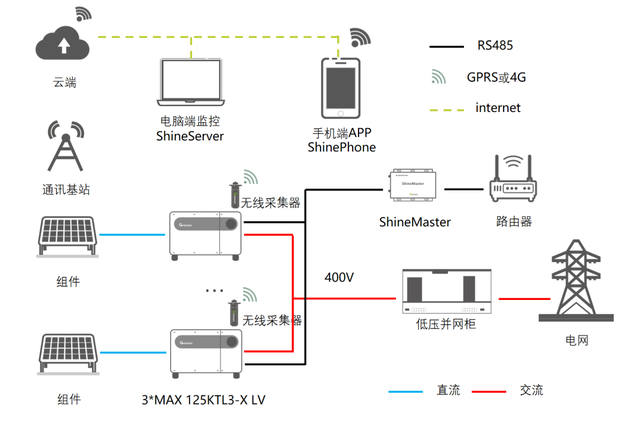

低压并网-典型400kW并网单元设计方案

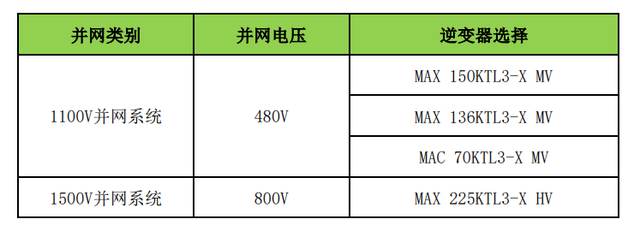

（2）对于不大于6MW的中压并网工商业电站，目前有两种逆变器选择方案。

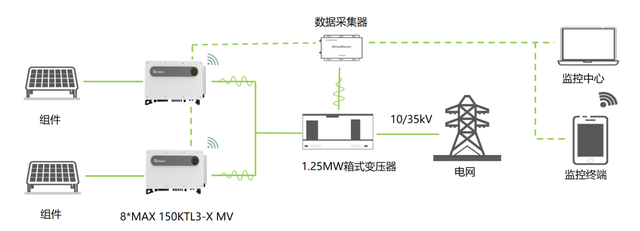

480V并网-典型1.25MW交流单元设计方案

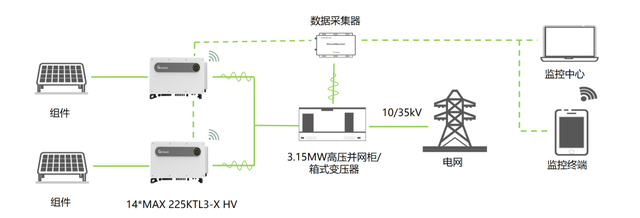

800V并网-典型3.15MW交流单元设计方案

/ 小结：

工商业光伏逆变器的选型需综合考虑并网接入电压类型，系统容配比设计，尽量采用单机功率较大机型，比如低压并网系统优先选用125kW，1100V中压并网系统优先选用150kW，1500V中压并网系统优先选用225kW。从应用场景的实际情况出发，合理选用逆变器和设计系统容配比，就能够实现系统成本优化和收益最大化。
